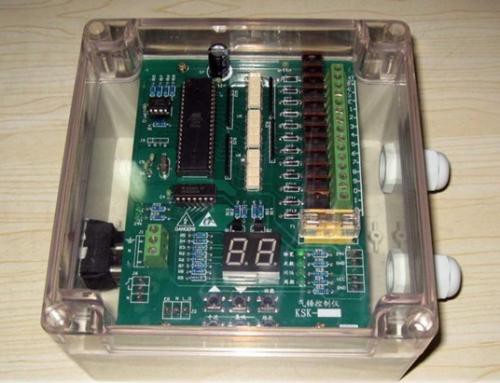

脉冲控制仪

脉冲控制仪是脉冲袋式除尘器喷吹清灰系统的主要控制装置。它的输出信号控制电磁脉冲阀，喷吹压缩空气对滤袋循环清灰，使除尘器的阻力保持在设定的范围内，以保证除尘的处理能力和收尘效率。同时设有压差控制仪输入接点，接上压差控制仪后，可以定压差清灰

该控制仪亦可做信号发生器用，在电气、气动回路中做定时控制。如：控制电磁阀、继电器等的输出。

一、主要技术指标：

1、额定输入电压： AC220V(±10V%) 50Hz

2、额定输出电压： DC24V

3、额定电流： 1A

4、耗电： ≤8W（脉宽和间隔在额定范围内）

5、输出脉冲间隔调节范围：1-99秒

6、输出脉冲宽度调节范围：1-999毫秒

7、具有压差控制性能，输出位数1-10点（或1-20/1-30/1-40）可调

8、使用环境：空气的相对湿度不超85％，无严重的腐蚀气体和导电尘动乱，无剧烈震动或冲击

9、重量： 2.5（3）kg

10、体积L×W×H： 248×188×100mm

二、工作原理：

1、控制仪输出一个电信号持续时间，称为脉冲宽度，控制仪输出两个电信号之间的时间间隔，称为脉冲间隔，控制仪输出电信号完成一个循环后到下一个循环所需的时间，称为脉冲间隔。

2、本控制仪由专用芯片控制电子开关，开关时间和输出位数可根据需要用按键分别设定，从而完成电磁脉冲阀的开关和关闭。同时发光二极管依次显示电磁阀工作顺序。脉冲间隔、脉冲宽度和输出位数分别用数码管显示，便于观察和设定。

三、使用方法：

（一） 安装：

1、拧下上盖的四个固定螺丝，取下上盖，拧上电缆接头。

2、将电源线和输出输入线穿过电缆密封接头接于控制仪的相关端子。选用电线时应注意芯线的直径应满足输入输出功率的要求，导线的根数和外径要合适，能使电缆密封接头密封。

3、注意：印刷板上的接线符号，AC220V端子应接交流220V电源，另外特别注意接好接地线，⊥为接地符号，千万不要接错，1-10（或1-30）位及DC24V共用端接至电磁脉冲阀。

（二）设定方法：

四个发光二极管显示四个状态，分别为 脉冲宽度、脉冲间隔、周期间隔。总路数。若要改变上述参数时，首先按一下“设定”按钮，则数码管闪烁，此时可按“加”或“减”的按钮进行设定，若要改变其它参数，可依次按“设定”按钮，使需要设定的参数的数码管闪烁后，用“加”“减”按键进行设定，每按一下“加”或“减”的按钮，被设定的参数加或减一个单位，停电时能保持所设定的参数，通电后仍按设定的参数运行。

（三）运行方式选择：

1、定时控制：用导线将控制仪上的压差控制仪输入两端用导线短接，则控制仪处于定时控制状态，接通电源后，输出发光二极管和DC24V输出从第一位开始循环进行，至设定的位数后返回，再进行新的循环。

2、压差控制：控制仪印刷板上的压差输入控制端子与压差控制仪输出触点连接，即可进行定压差清灰。压差控制仪的输出控制线与本控制仪的连线要用屏蔽导线，屏蔽层要可靠接地。（压差控制仪需另配）压差控制有两种方式：“运行1”（1、2端子短接）是压差信号再次出现时（输出触点闭合）即开始顺序输出。压差信号消失时，控制仪停止输出，当压差信号再次出现时，控制仪即从原停止位的后一位继续输出。“运行2”（2、3端子短接）是压差信号到来时即开始按顺序输出，当压差信号消失时，控制仪不立即停止输出，要工作到控制仪输出的终位后停止，当压差信号再次出现时从第一位开始输出。

1、2端子和2、3端子都没有短接，则默认“运行1”状态。

当压差控制仪的输出触点闭合，输出发光二极管显示和DC24V输出从第一位开始，并按选择运行方式工作。

（四）手进按钮：印刷线路板上的“手进”按钮，能依次检查电磁脉冲阀工作情况。如按在“手进”按钮不放便能锁定自动定位。

以上设定完成后，盖好上盖，并用螺钉固定，防止灰尘进入。

四、维护保养：

1、DA5V和DC24V分别有指示灯显示，0.5A熔丝为控制线路内部过流保护，1A熔丝为DC24V输出电压过流保护。

2、控制仪接上电源，控制仪电源指示灯不亮，应检查电源线与接线端子是否有松动，电源熔丝0.5A是否熔断，电源变压器是否正常、电源部分有无断线、脱焊等现象。印刷板上有AC220V高电压，请注意安全。

3、出现故障请找维修电工或专业人士维修。

五、在正常操作使用情况下：保修期一年，终身维护。

六、可根据用户需求设计不同输出电压输出位数的控制仪。
